Versuch 40
Wir messen Strom-Spannungs-Kennlinien für verschiedene Verbraucher und modellieren einen typischen Stromunfall.
Motivationsvideo
(Die in den Videos behandelten Experimente entsprechen nicht unbedingt den Aufgaben in der Versuchsanleitung.)
Versuchsaufbau
Versuchsaufbau mit
Netzgerät, zwei Digitalmultimetern,
Steckbrett mit verschiedenen Bauteilen und Kabeln.
Netzgerät
Wir verwenden ein Eigenbau-Netzgerät M1381
mit regelbarer Gleichspannung 0-3 V oder 0-10 V (umschaltbar).
Der Strom ist auf 200 mA begrenzt,
eine eventuelle Strombegrenzung wird aber nicht angezeigt.
Digitalmultimeter
Wir verwenden Digitalmultimeter Uni-T UT51
und Pierron UT51 (baugleich)
mit den angegebenen Kalibrationstoleranzen (Maximalabweichungen).
Verschiedene Funktionen
(V⎓ Gleichspannung,
V~ Wechselspannung,
A⎓ Gleichstrom,
A~ Wechselstrom,
Ω Widerstand)
und Messbereiche können gewählt werden.
Je nach Funktion müssen verschiedene Buchsen
(COM "common ground" = gemeinsames Nullpotential,
VΩ Spannung/Widerstand,
A Strom max 2A,
10A Strom max 10A)
verwendet werden.
Steckbrett
Die Schaltungen werden auf einem Steckbrett aufgebaut (rechts geöffnet).
Jeweils 3 × 3 Stecklöcher sind intern durch eine Metallplatte elektrisch leitend verbunden.
Diese Verbindungen sind auf der Oberseite des Steckbretts durch schwarze Linien gekennzeichnet.
Mithilfe der Steckbretter können schnell und einfach verschiedene Schaltungen auf- und wieder abgebaut werden.
Bauteile
Verschiedene zum Steckbrett passende Bauteile:
Kurzschluss, Widerstand, Glühlampe, Leuchtdiode.
Einige Symbole für die schematische Darstellung von elektrischen Schaltungen in Form von Schaltplänen.

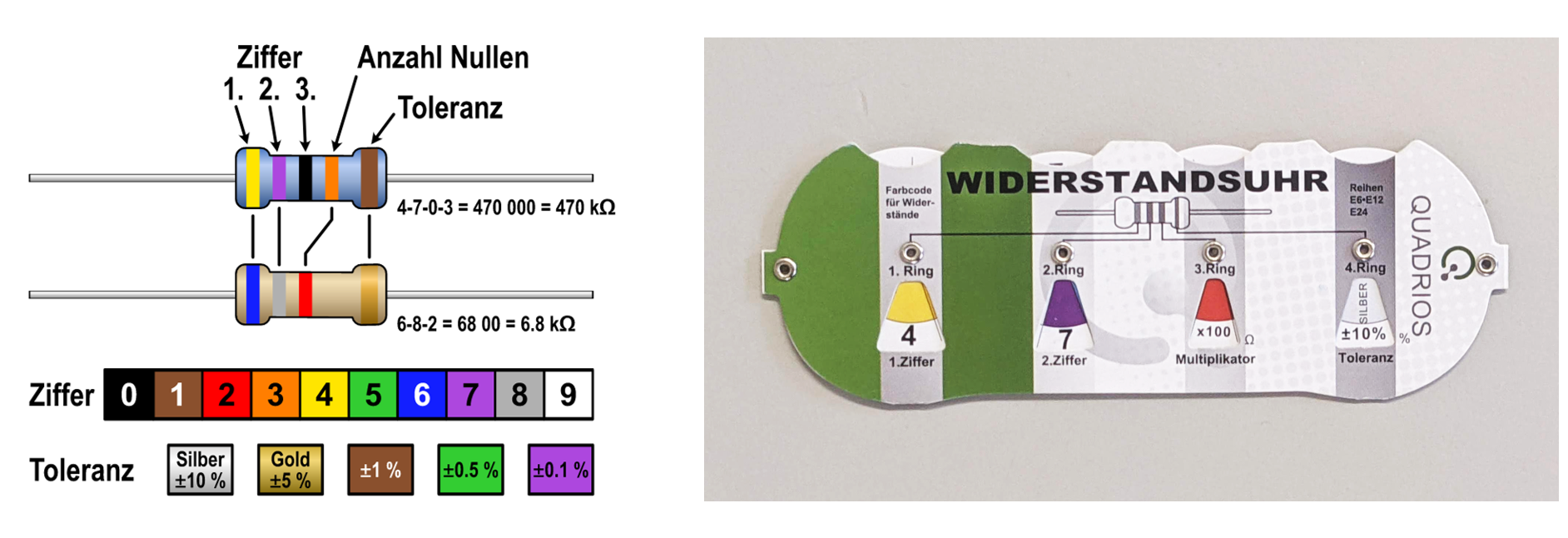

Für Widerstände werden die nominellen Werte und die Toleranzen durch farbcodierte Ringe angegeben.
🔗 https://de.wikipedia.org/wiki/Widerstand_(Bauelement)
Gefahren
Elektrische Ströme durch den menschlichen Körper können gefährlich sein.
Die Gefahr ist abhängig von der Stromstärke und der Einwirkzeit.
Wechselstrom ist gefährlicher als Gleichstrom.
Bei Kontakt mit einer Spannungsquelle hängt der zur Erde fließende Strom
vom Widerstand des Körpers (Größenordnung kΩ)
und den Kontaktwiderständen an der Haut (sehr unterschiedlich) ab.
