Versuch 41

Wir untersuchen die Leitfähigkeit von Elektrolytlösungen und bestimmen die Salzkonzentration im Leitungswasser.

Motivationsvideo

Das Video soll eine zusätzliche Motivation für den Praktikumsversuch sein. Es ersetzt nicht die Vorbereitung auf den Versuch. Die im Video gezeigten Experimente entsprechen nicht unbedingt den Aufgaben in der Versuchsanleitung.

Versuchsaufbau

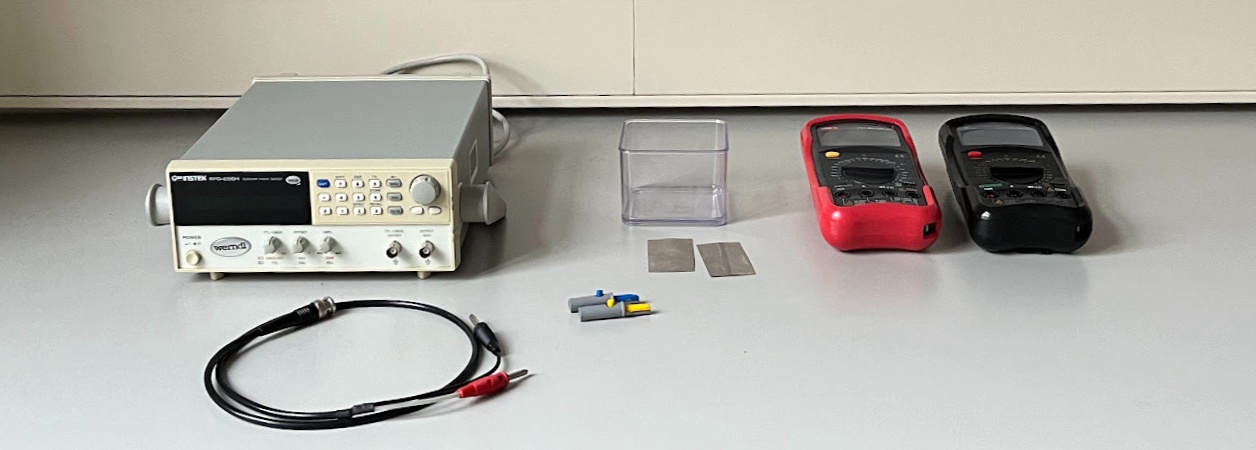

Versuchsaufbau mit Netzgerät, zwei Digitalmultimetern, Steckbrett mit verschiedenen Bauteilen und Kabeln.

Funktionsgenerator

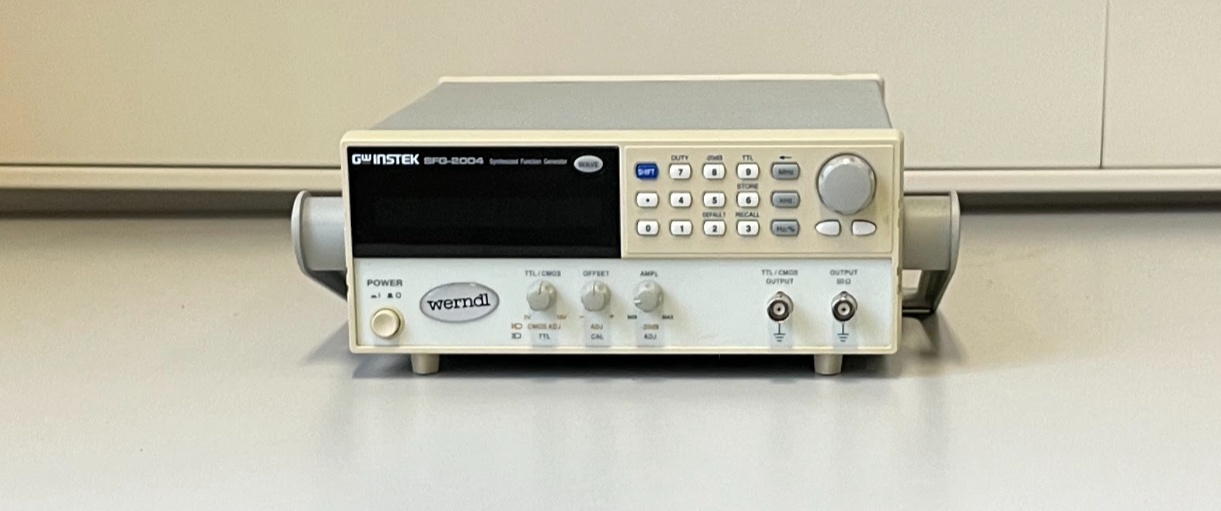

Ein Funktionsgenerator GW Instek SFG-2004 erzeugt Wechselspannungen verschiedener Form (Rechteck, Dreieck, Sinus) mit Amplituden 0...10 V und Frequenzen 0...1 MHz.

Verbinder und Kabel

Der Funktionsgenerator verwendet die weitverbreiteten BNC-Steckverbinder, koaxiale Stecker mit einem Bajonettverschluss, gut geeignet für Wechselspannung mit Frequenzen bis etwa 1 GHz.

🔗 https://de.wikipedia.org/wiki/BNC-Steckverbinder

Die verwendeten Kabel sind zweipolige Koaxialkabel mit Innen- und Außenleiter, meist vom Typ RG-58.

🔗 https://de.wikipedia.org/wiki/Koaxialkabel

BNC-Kabel, BNC-T-Stück, BNC-Banane-Adapter.

Digitalmultimeter

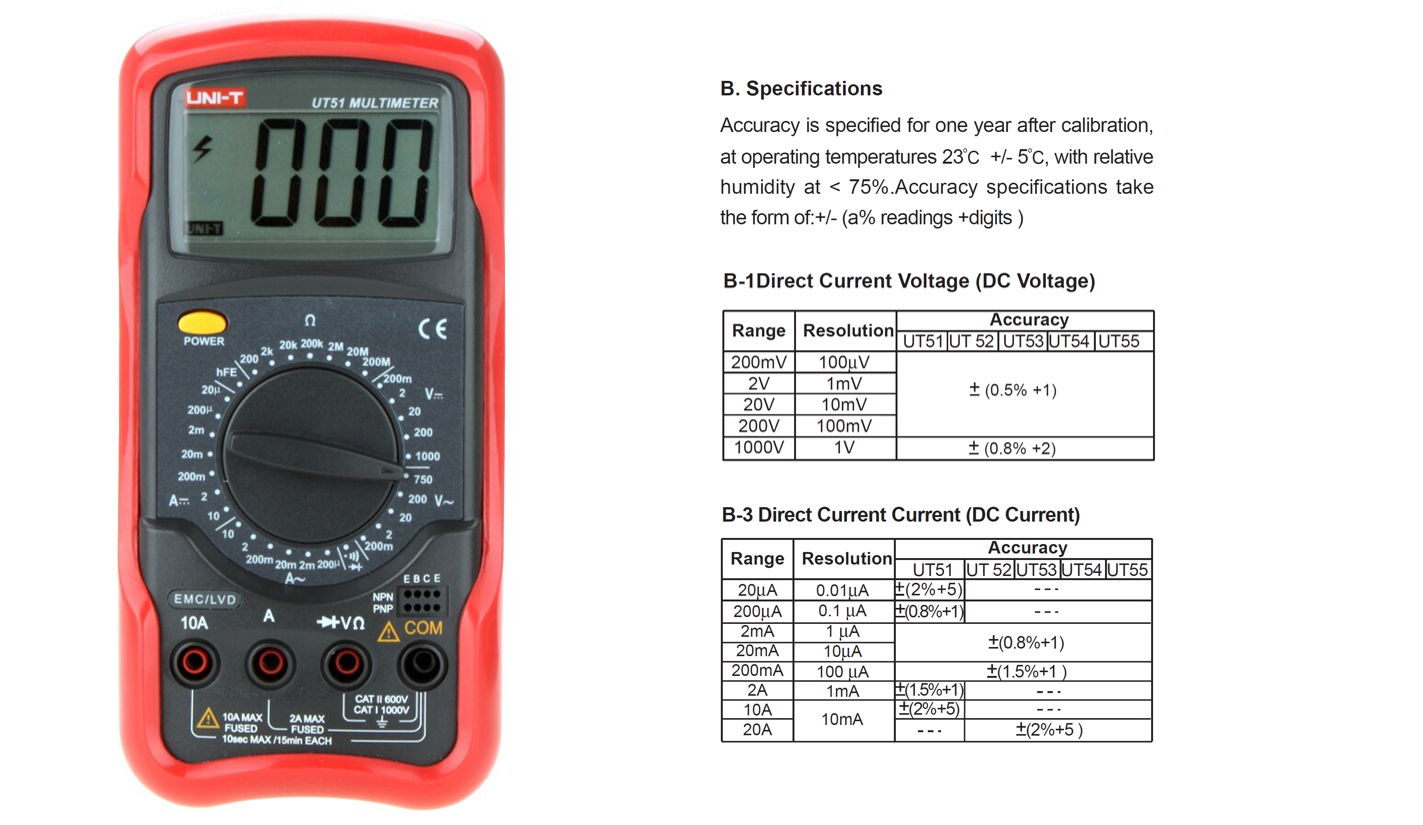

Wir verwenden Digitalmultimeter Uni-T UT51 und Pierron UT51 (baugleich) mit den angegebenen Kalibrationstoleranzen (Maximalabweichungen).

Verschiedene Funktionen (V⎓ Gleichspannung, V~ Wechselspannung, A⎓ Gleichstrom, A~ Wechselstrom, Ω Widerstand) und Messbereiche können gewählt werden.

Je nach Funktion müssen verschiedene Buchsen (COM "common ground" = gemeinsames Nullpotential, VΩ Spannung/Widerstand, A Strom max 2A, 10A Strom max 10A) verwendet werden.

Präzisionswaage

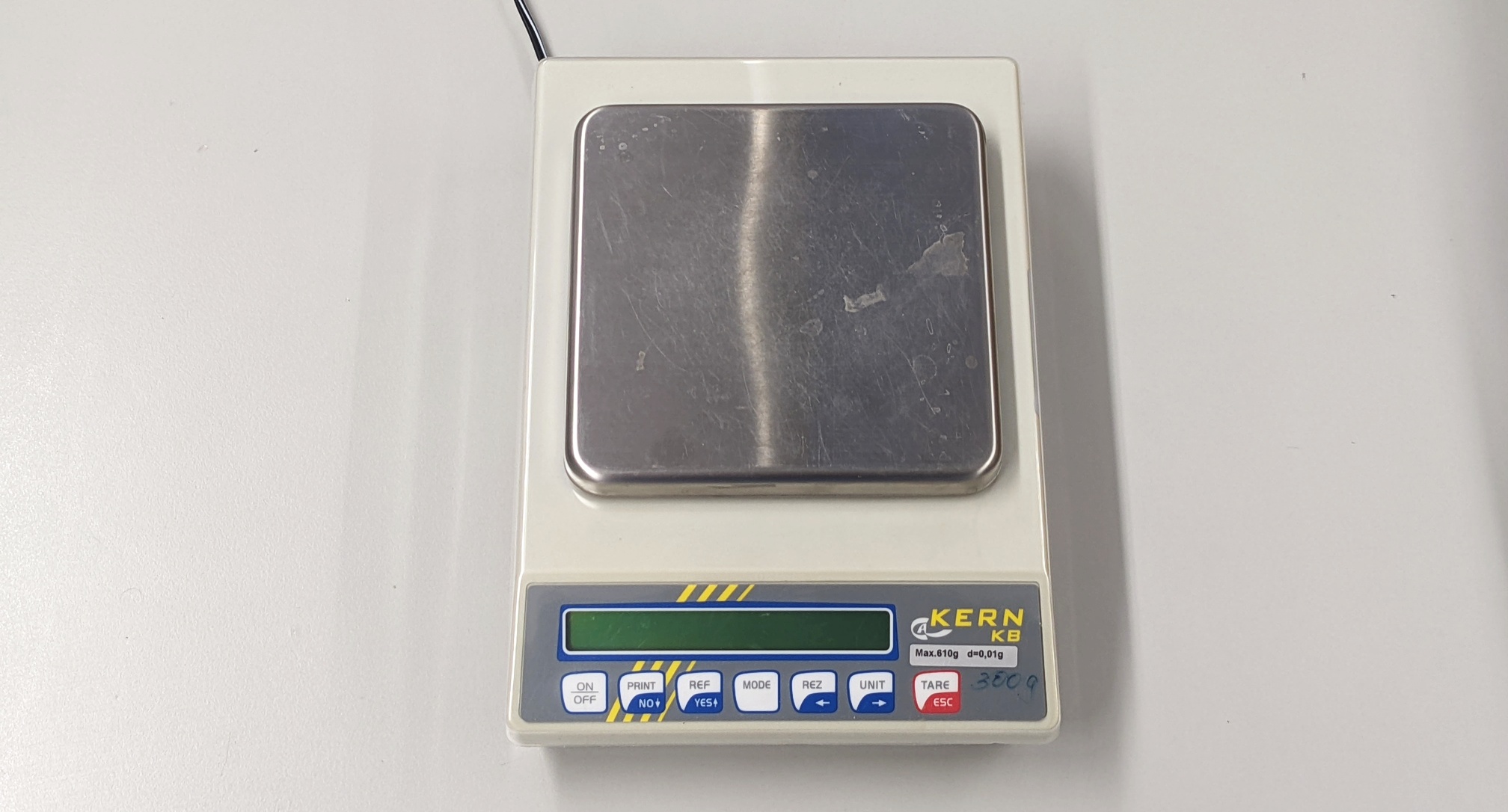

Die Masse des Schwingkörpers wird mit einer digitalen Präzisionswaage Kern KB 600-2 gemessen (Auflösung 0.01 g, Wägebereich 650 g).

📄 Kern Präzisionswaagen Betriebsanleitung.pdf

Ionenaustauscher

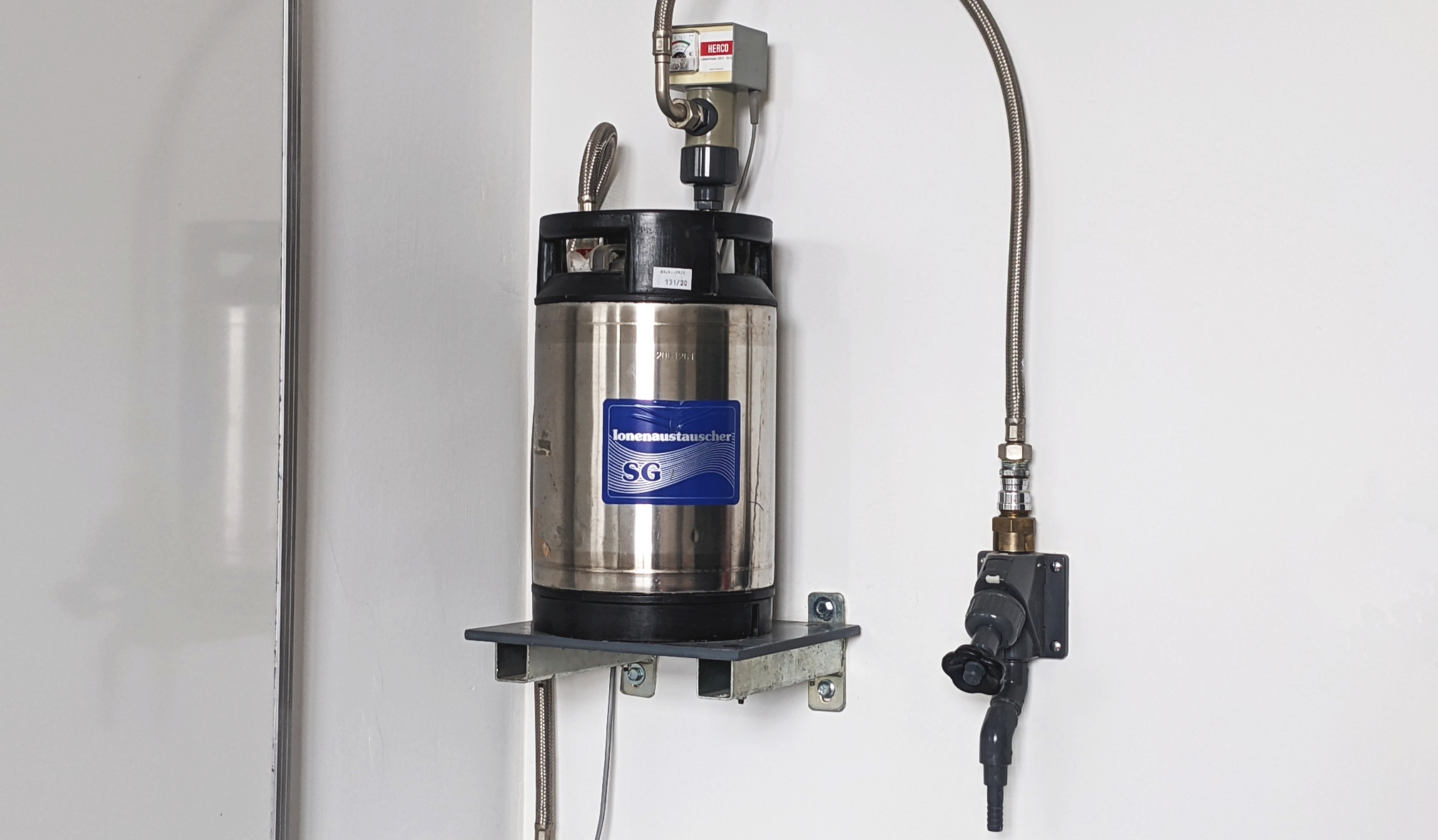

Ionenaustauscher (Raum OG-8) für die Herstellung von dionisiertem Wasser.

Hydratation

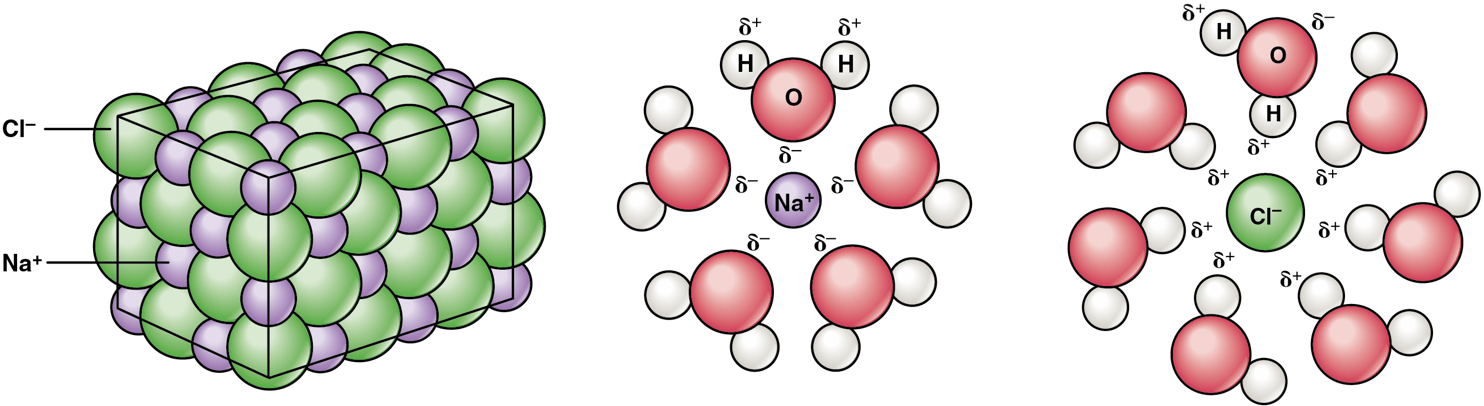

Bei der Lösung von Kochsalz in Wasser wird der NaCl-Kristall in seine Ionen Na⁺ und C⁻ zerlegt. Um jedes Ion bildet sich eine Hydrathülle aus H²O-Molekülen.

Schaltzeichen

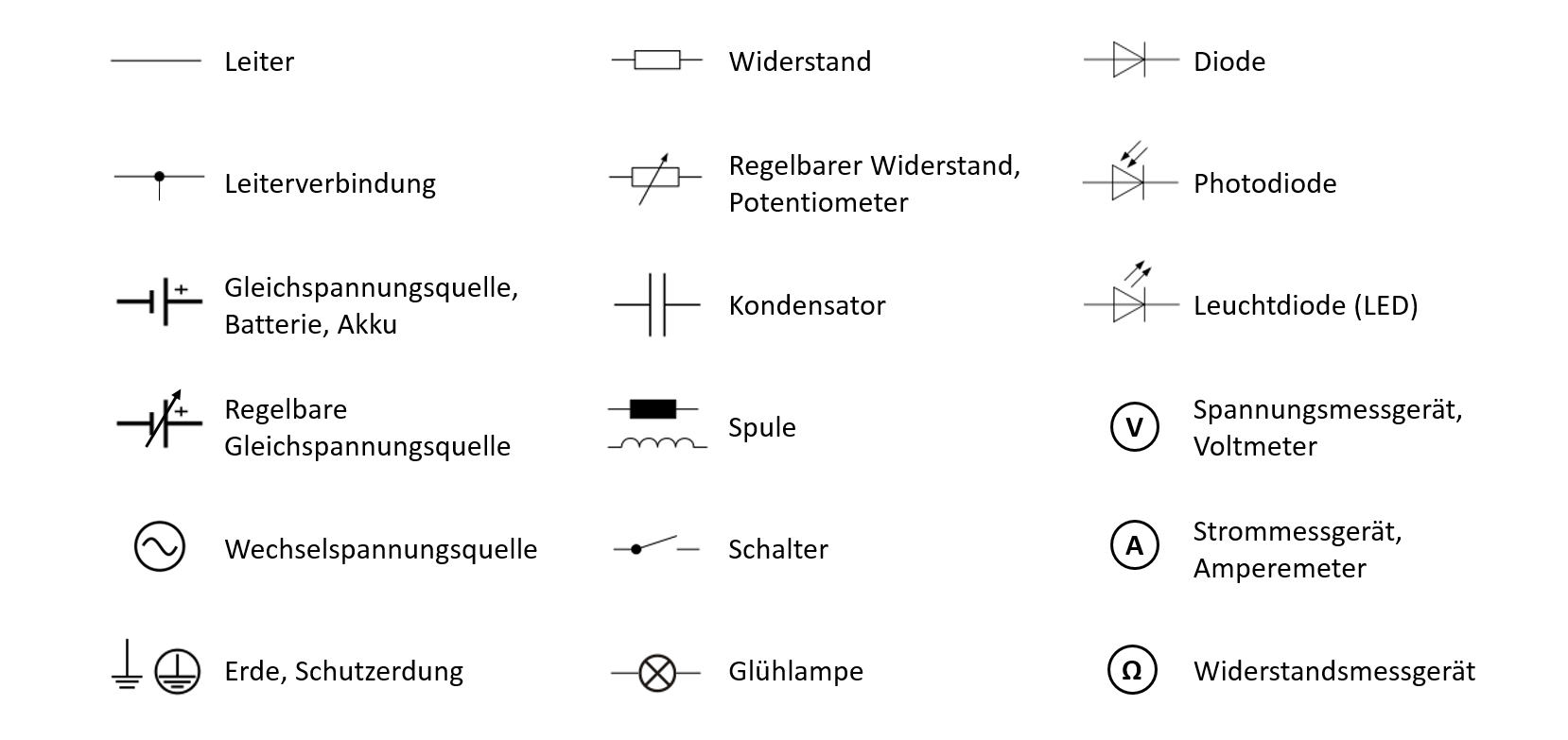

Einige Symbole für die schematische Darstellung von elektrischen Schaltungen in Form von Schaltplänen.

Gefahren

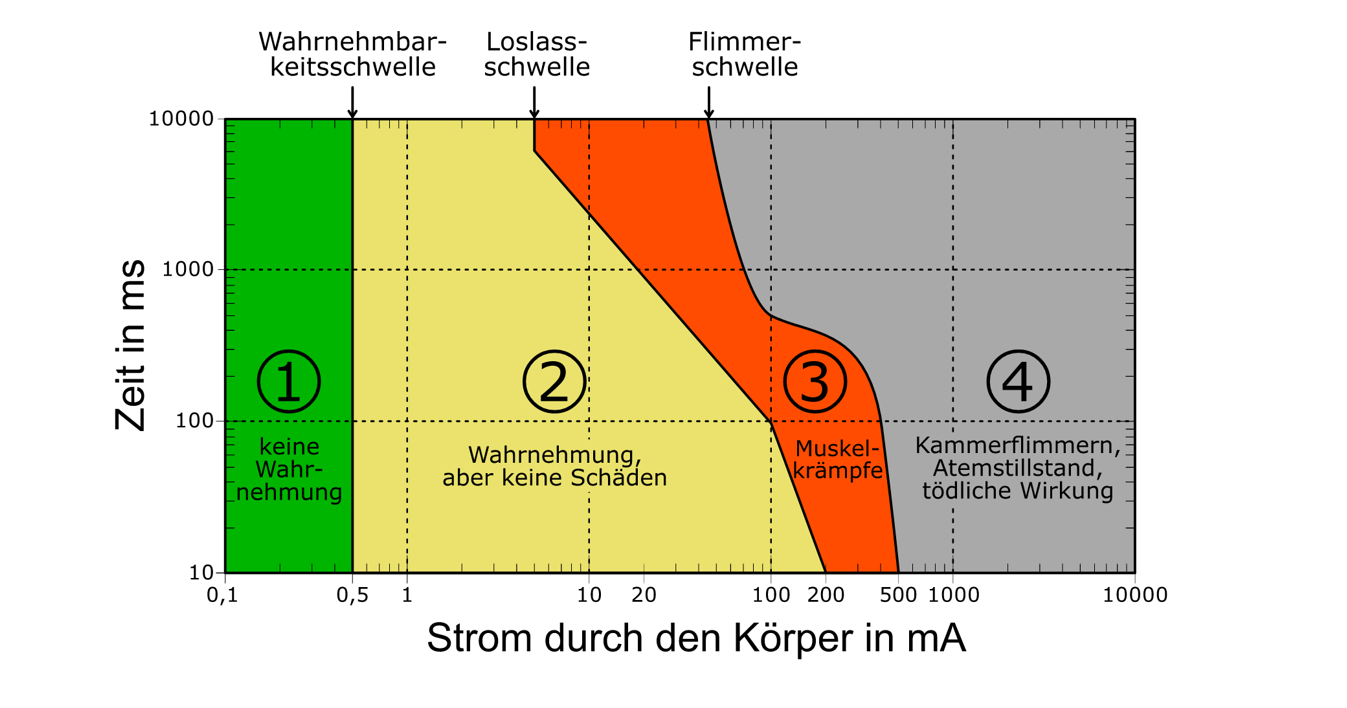

Elektrische Ströme durch den menschlichen Körper können gefährlich sein. Die Gefahr ist abhängig von der Stromstärke und der Einwirkzeit. Wechselstrom ist gefährlicher als Gleichstrom.

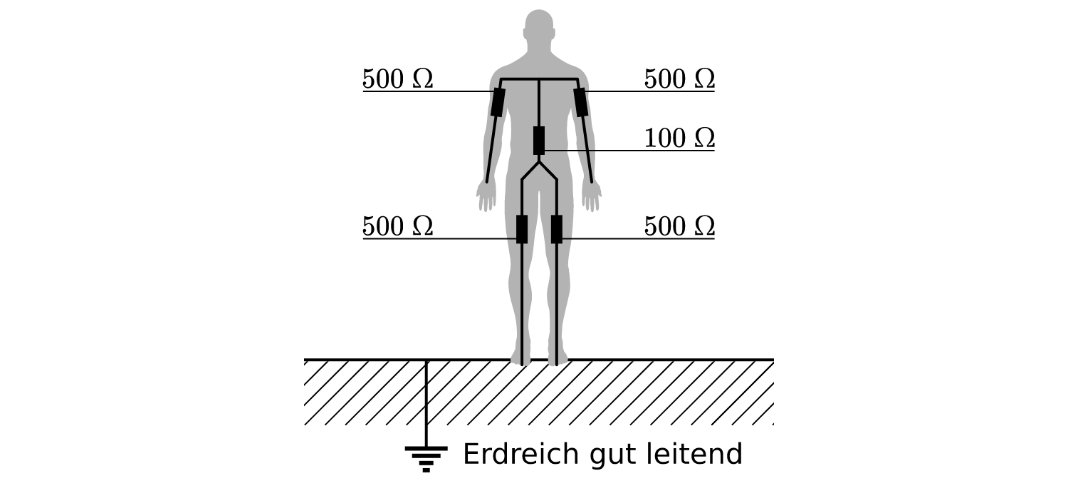

Bei Kontakt mit einer Spannungsquelle hängt der zur Erde fließende Strom vom Widerstand des Körpers (Größenordnung kΩ) und den Kontaktwiderständen an der Haut (sehr unterschiedlich) ab.

🔗 https://www.leifiphysik.de/elektrizitaetslehre/widerstand-spez-widerstand/grundwissen/gefahr-durch-strom-und-koerperwiderstand
