Versuch 45
Wir messen Strom-Spannungs-Kennlinien für verschiedene zweipolige elektrische Bauteile.
Motivationsvideo
(Die in den Videos behandelten Experimente entsprechen nicht unbedingt den Aufgaben in der Versuchsanleitung.)
Versuchsaufbau

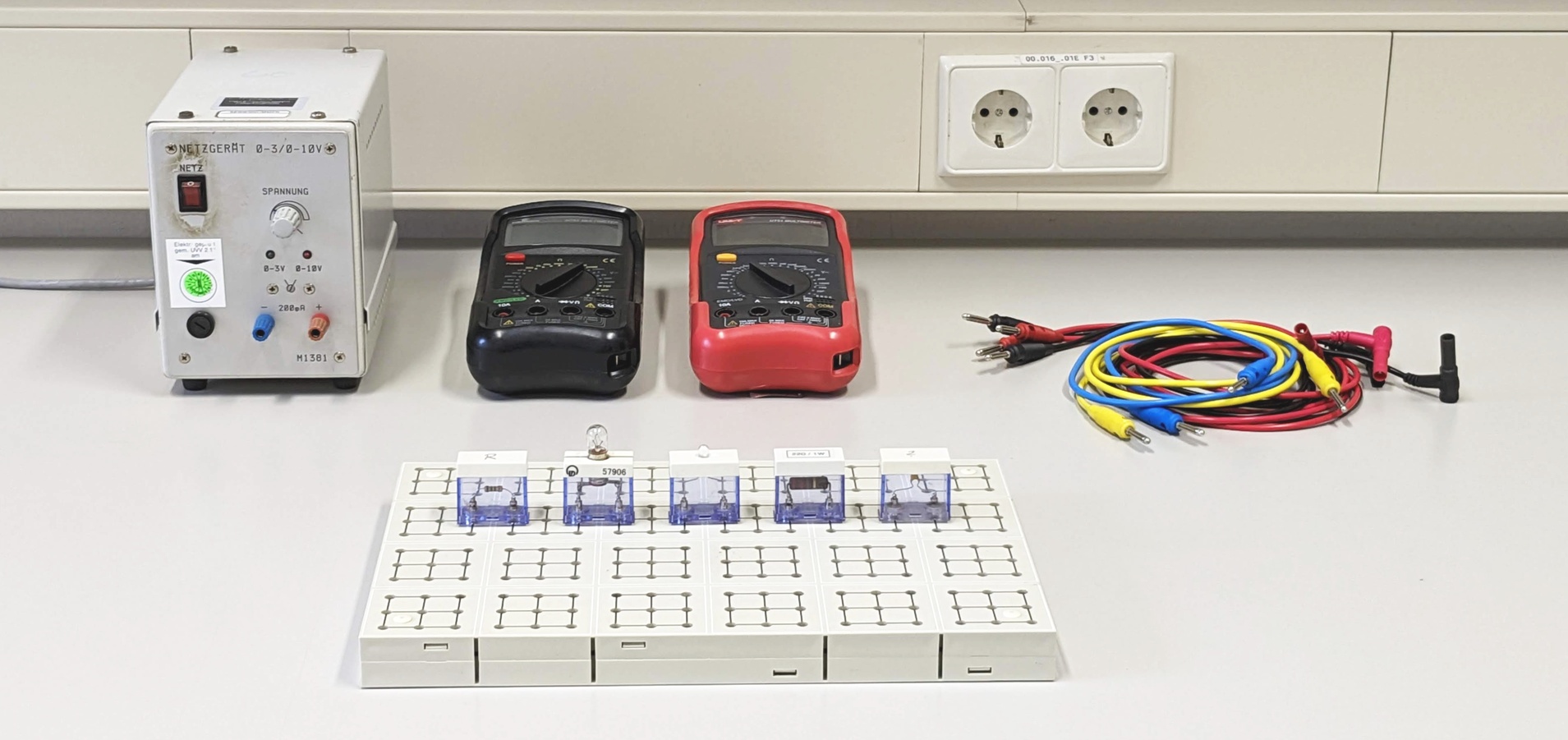

Versuchsaufbau mit
Netzgerät, zwei Digitalmultimetern,
Kabeln und
einem Steckbrett mit verschiedenen Bauteilen.
Netzgerät

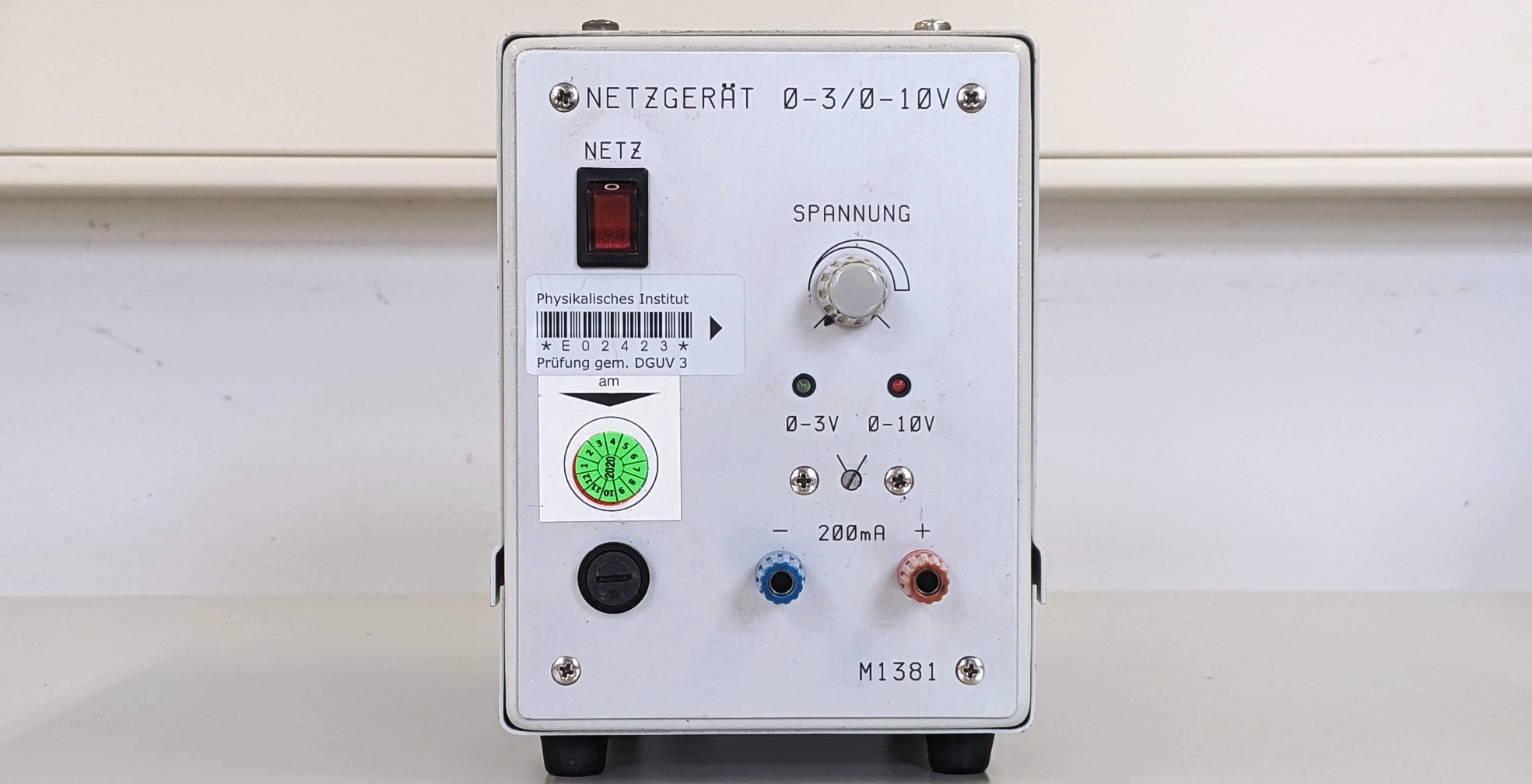

Wir verwenden ein Eigenbau-Netzgerät M1381
mit regelbarer Gleichspannung 0-3 V oder 0-10 V (umschaltbar).
Der Strom ist auf 200 mA begrenzt,
eine eventuelle Strombegrenzung wird aber nicht angezeigt.
Digitalmultimeter

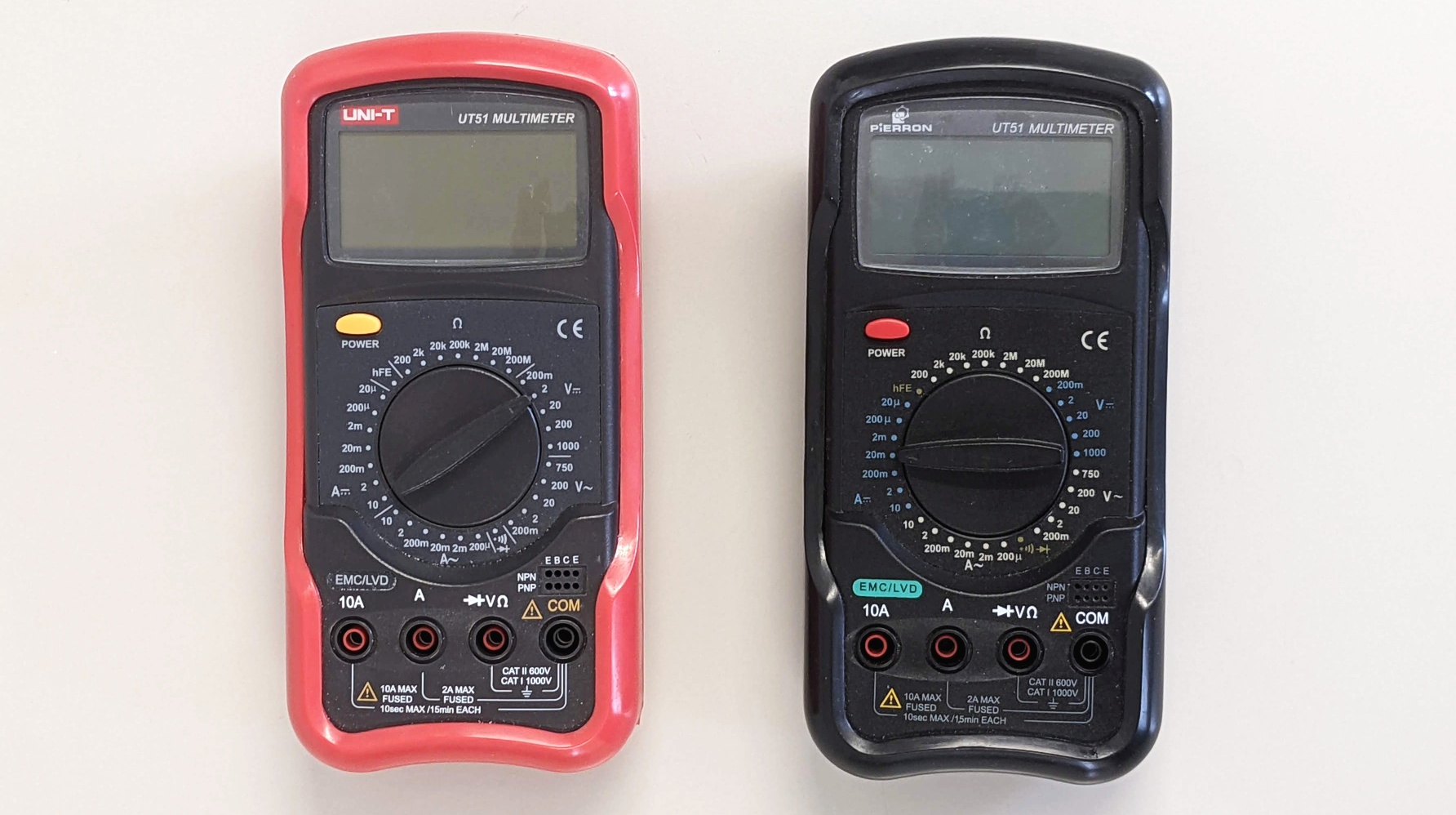

Wir verwenden die aus Versuch 44 bekannten Digitalmultimeter Uni-T bzw. Pierron UT51 (baugleich).
🔗 https://phypra.uni-freiburg.de/ap/44/#Digitalmultimeter
📄 Uni-T UT51 Operating Manual.pdf
Steckbrett

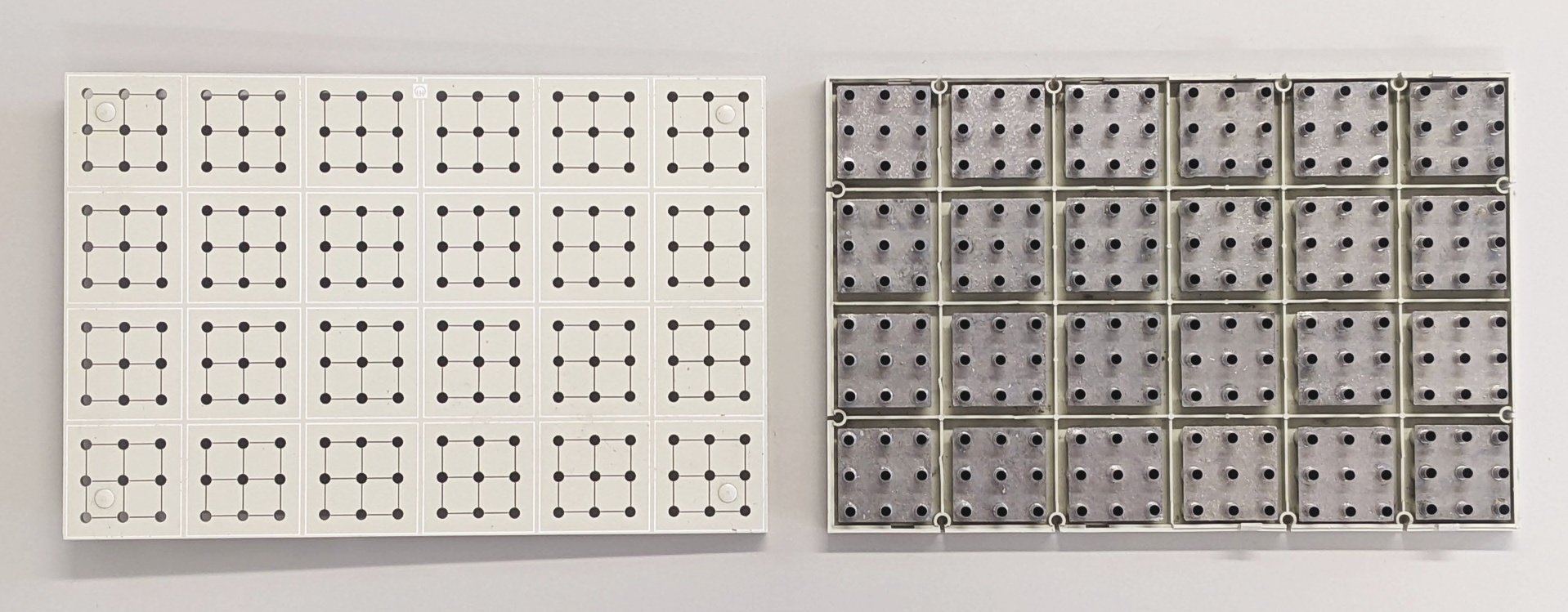

Die Schaltungen werden auf einem Steckbrett aufgebaut (hier geöffnet).
Jeweils 3 × 3 Stecklöcher sind dabei intern durch eine Metallplatte elektrisch leitend verbunden.
Diese Verbindungen sind auf der Oberseite des Steckbretts durch schwarze Linien gekennzeichnet.
Mithilfe der Steckbretter können schnell und einfach verschiedene Schaltungen auf- und wieder abgebaut werden.
Bauteile

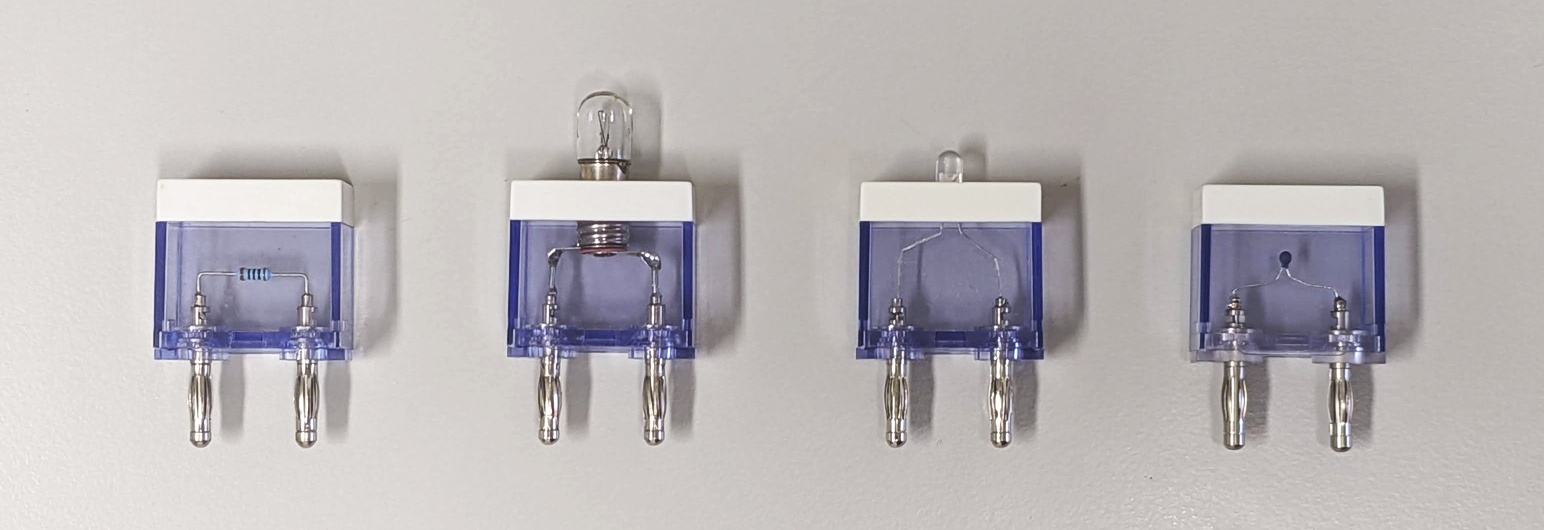

Verschiedene einfache (zweipolige, passive) Bauelemente
in zum Steckbrett passenden Kästchen:
Widerstand,
Glühlampe,
Leuchtdiode,
unbekanntes Bauteil.

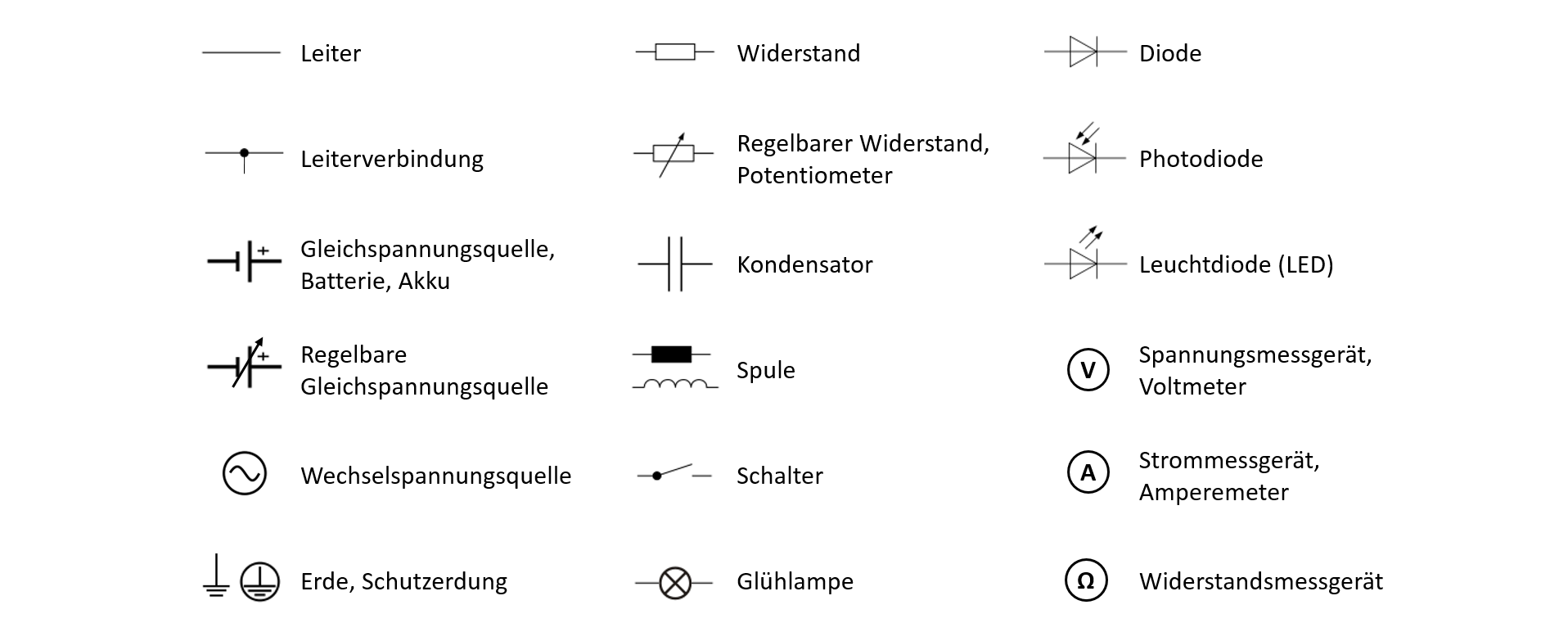

Einige Symbole für die schematische Darstellung von elektrischen Schaltungen in Form von Schaltplänen.

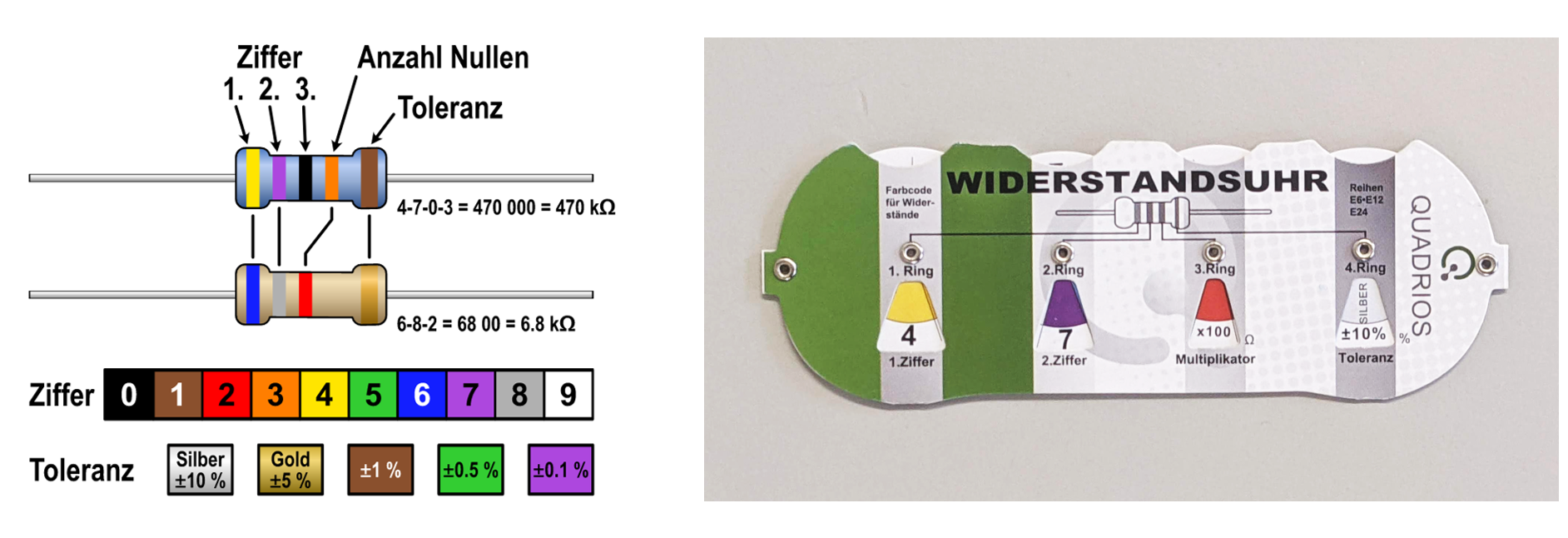

Für Widerstände werden die nominellen Werte und die Toleranzen durch farbcodierte Ringe angegeben.
🔗 https://de.wikipedia.org/wiki/Widerstand_(Bauelement)
Gefahren

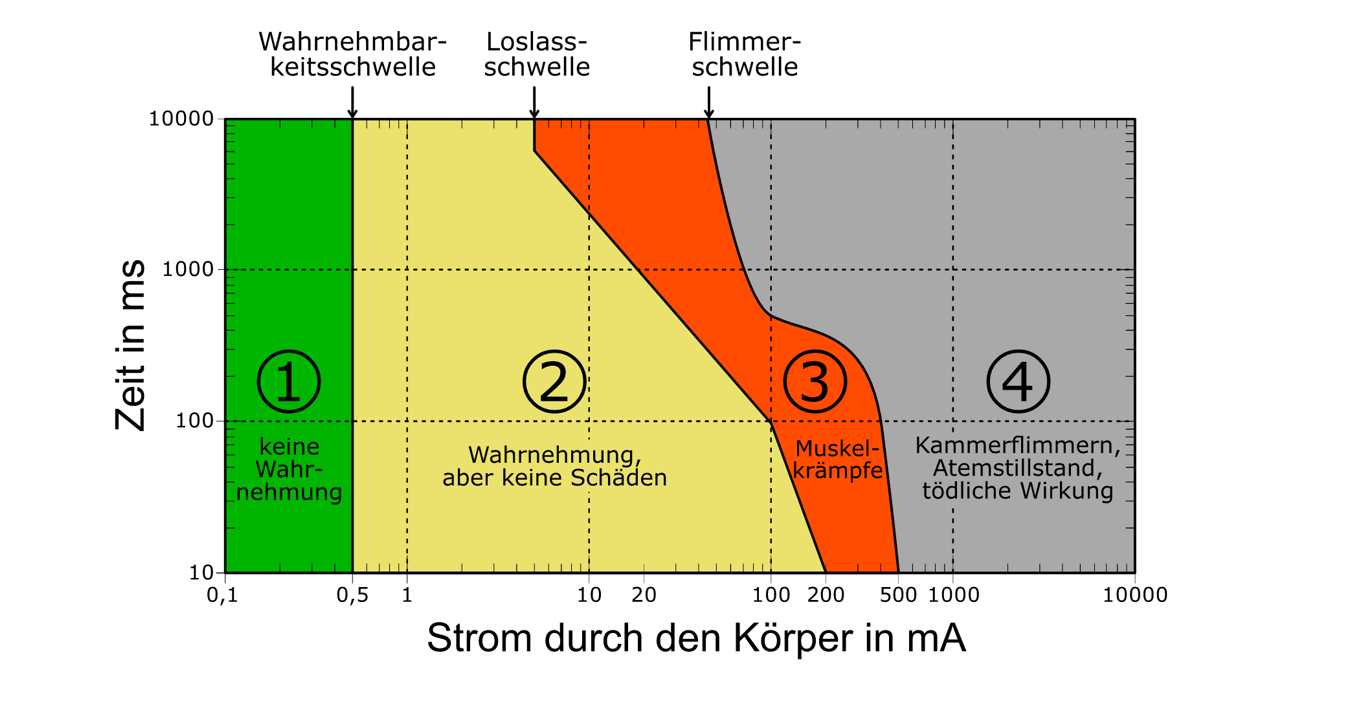

Elektrische Ströme durch den menschlichen Körper können gefährlich sein.
Die Gefahr ist abhängig von der Stromstärke und der Einwirkzeit.
Wechselstrom ist gefährlicher als Gleichstrom.

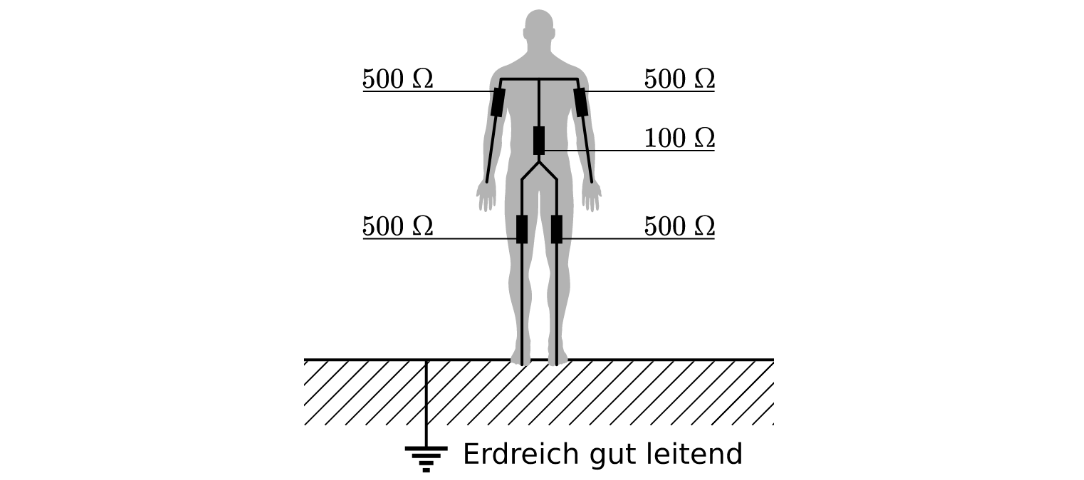

Bei Kontakt mit einer Spannungsquelle hängt der zur Erde fließende Strom
vom Widerstand des Körpers (Größenordnung 1 kΩ)
und den Kontaktwiderständen an der Haut (sehr unterschiedlich) ab.
